Hệ cửa sổ gỗ nhôm Z81


Mô tả

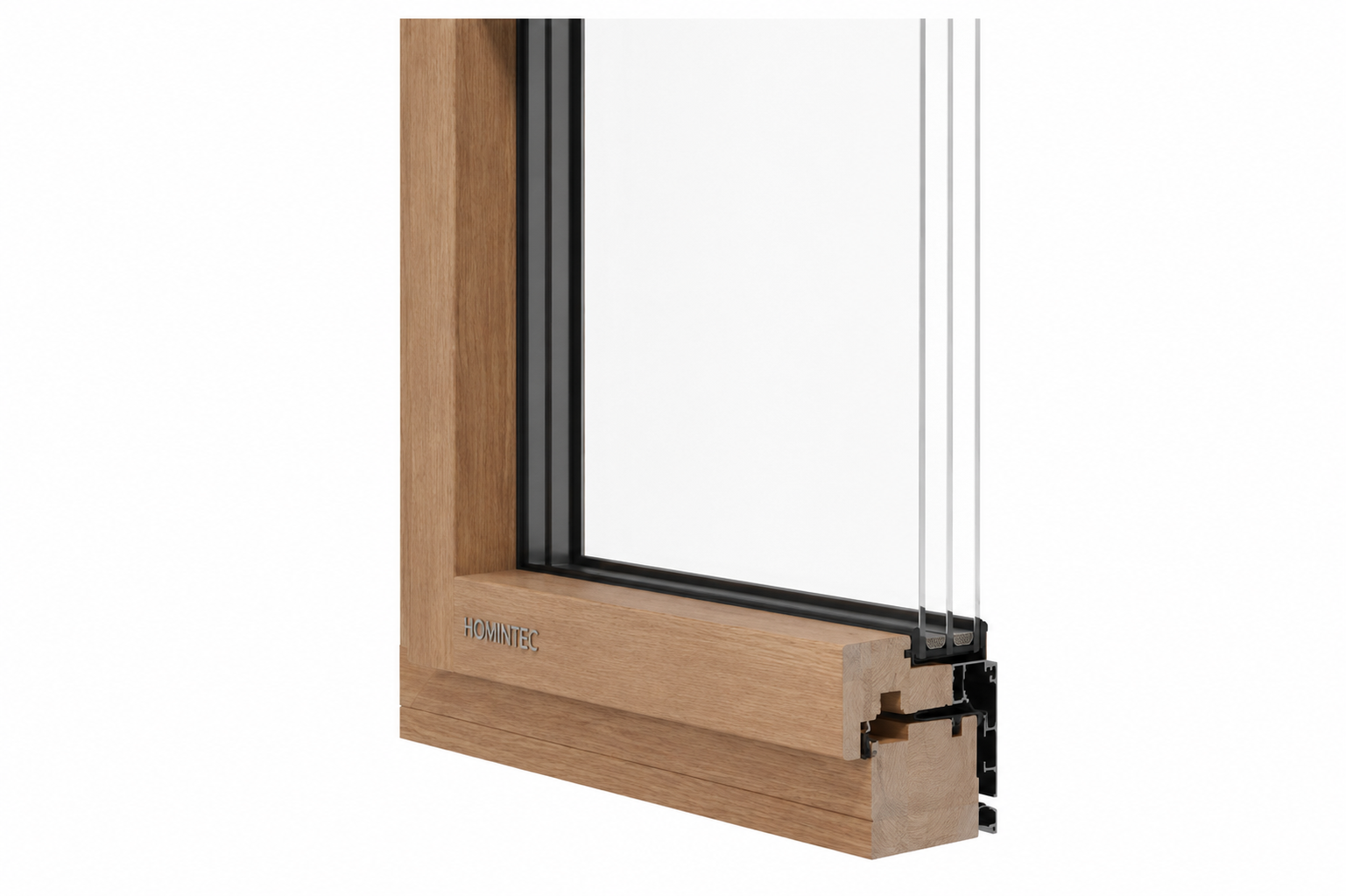

Hệ cửa sổ gỗ nhôm Z81

Bên cạnh hiệu năng cách nhiệt, sự cân bằng giữa thẩm mỹ và công năng là yêu cầu cốt lõi của các hệ vỏ công trình hiện đại. Cửa sổ gỗ nhôm Z81 kết hợp kính hộp ba lớp, hai khoang với khung gỗ – nhôm, mang lại khả năng cách âm, cách nhiệt vượt trội nhưng vẫn giữ được vẻ đẹp tự nhiên của vân gỗ.

Toàn bộ hệ thống được thiết kế đồng bộ nhằm tối ưu hiệu suất vận hành: khung gỗ dày 68 mm kết hợp lớp nhôm bảo vệ 9 mm, tạo tổng độ dày khung 81 mm. Bề mặt nhôm hoàn thiện bằng sơn tĩnh điện hoặc sơn fluorocarbon, sử dụng hợp kim nhôm 6060-T66 có độ dày thành từ 1,8–2,5 mm, đảm bảo độ chính xác và độ bền cao.

Cấu hình kỹ thuật

  • Độ dày khung gỗ: 68 mm

  • Độ dày lớp nhôm ốp: 9 mm

  • Độ dày tổng thể của khung: 81 mm (bao gồm khung gỗ + nhôm + khe khóa)

  • Lớp phủ bề mặt nhôm: Sơn tĩnh điện / Sơn phủ Fluorocarbon (PVDF)

  • Hiệu ứng bề mặt nhôm: Mờ nhám (Frosted) hoặc Phẳng mịn (Flat)

  • Chiều dày thành nhôm: Hợp kim nhôm định hình 6060-T66 độ chính xác cao, dày 1,8–2,5 mm

  • Các loại gỗ tiêu chuẩn:

    • Gỗ sồi Mỹ (American Oak)

    • Gỗ anh đào Mỹ (American Cherry)

    • Gỗ óc chó Bắc Mỹ (North American Black Walnut)

    • Gỗ cẩm lai Brazil (Brazilian Rosewood)

    • Gỗ teak vân đen Myanmar (Burmese Black Line Teak)

    • Gỗ cẩm lai Myanmar (Burmese Rosewood)

  • Phụ kiện cửa sổ tiêu chuẩn: Roto® (Đức)

  • Tay nắm tiêu chuẩn: Hoppe® (Đức)

Cấu hình kính tiêu chuẩn

  • Kính nguyên tấm CSG hoặc Xinyi.

  • Kính hộp 3 lớp – 2 khoang khí hoặc kính hộp dán an toàn.

  • Độ dày kính: 33 mm hoặc 39 mm.

  • Bơm khí Argon.

  • Thanh đệm cách nhiệt Warm Edge.

  • 01 lớp phủ Low-E.

Hệ gioăng làm kín

  • Gioăng chính: Gioăng Schlegel Q-LON bọc ngoài, nhập khẩu từ Đức.

  • Gioăng chống nước: Gioăng cao su hàn liền mạch, cấp ô tô Haida (Jiangyin).

  • Gioăng kính trong và kính ngoài: Gioăng cao su đồng đùn mềm – cứng, cấp ô tô Haida (Jiangyin).

Sơn phủ bảo vệ gỗ

  • Sơn gốc nước thân thiện với môi trường Impra (Đức).

  • Hàm lượng hợp chất hữu cơ bay hơi (VOC) dưới 75 g/L.

Lưới chống côn trùng

  • Cửa lưới tích hợp đồng bộ với cửa sổ mở vào trong.

Hạng mục Thông số
Hệ số truyền nhiệt Uw ≤ 1,4 W/m²·K
Độ kín khí Cấp 6
Độ kín nước Cấp 5
Khả năng chịu tải gió Cấp 7
Hiệu suất cách âm Cấp 3
Hạng mục Tùy chọn
Màu tay nắm Nâu, Bạc, Trắng, Đen
Màu nhôm bên ngoài Tùy chỉnh
Màu gỗ bên trong Tùy chỉnh
Điều chỉnh chiều cao tay nắm Có thể hạ thấp từ 100–200 mm
Rèm tích hợp trong kính Rèm điều khiển thủ công hoặc rèm điện
